Lancée en janvier, la nouvelle gamme de Cartes Mères AORUS Gaming Gigabyte est compatibles avec les processeurs Intel^® de 7^ème et 6^ème génération. L'objectif affiché, un haut niveau de customisation et de personnalisation assurant compatibilité optimale de votre système aussi bien sur le plan d'un éventuel refroidissement liquide que de la gestion avancée des LEDs RGB installées, du contrôle total sur chacun des ventilateurs connectés etc. Il s'agit d'aller sur les chemins classiques de l'overclocking et du look et clairement pas de s'adresser au marché bureautique.

Le modèle Gaming 5 ressemble beaucoup à la version 7 sortie plus tôt mais à un coût raisonnable en réduisant un peu les capacités audio et en se séparant du ThunderBolt chip. Mais pas d'inquiétude car un satisfaisant Realtek ALC 1220 épaulé par la suite Sound Blaster X-Fi MB5 sont présents. Avec un chpset Z270 vous trouverez ici la carte à adopter pour processeur génération 7 Kaby Lake surtout si vous choisissez de la DDR4 rapide.

Pour la partie réseau le choix est proposé entre un Killer E2500 et un connecteur Intel Gigabit LAN. Seul absence notable, le Wifi.

Le point mis en avant par le constructeur sur une carte sinon traditionnellz est le système d'éclairage LED le plus avancé du marché: 16.8M RGB Colors
• 2 Sections programmables
• 7 Effets d'éclairage différents
• 1 connecteur pour bandes lumineuses RGBW
• Accent LED / Gestion LEDs dynamique
• Customisation Totale via Mode Avancé.

Il est ainsi possible de personnaliser les différentes zones de leur carte mère (brillance et vibrance des LEDs) voire de configurer les Leds pour s'adapter à la température et charge du PC. Les adeptes du custom sapin de Noël pourrons ajouter leurs propres bandes lumineuses RGBW pour appuyer la luminosité de leur système.

Une face arrière complète pour 99% des utilisations

En dehors du critère esthétique, la carte mère ne révèle pas de faiblesse au niveau des températures et seul le Wifi pourrait se justifier tout comme des ports Ethernet 10Gb. Mais à l'heure actuelle un bon et complet bios pour overclocker, l'USB 3.1 sont en dehors du bling-bling diode la seule nouveauté. Peut-être que la surprise espérée cette année chez AMD relancera t-elle des nouveautés plus substantielles.

En attendant pour 180€ voici une carte complète et solide, c'est le plus important après tout.

Déballage

Caractéristiques

• 1. Support for 7^th and 6^th generation Intel^® Core™ i7 processors/ Intel^® Core™ i5 processors/Intel^® Core™ i3 processors/ Intel^® Pentium^® processors/Intel^® Celeron^® processors in the LGA1151 package
  2. L3 cache varies with CPU

  (Please refer "CPU Support List" for more information.)
• Chipset
  1. Intel^® Z270 Express Chipset
• Mémoire
  1. 4 x DDR4 DIMM sockets supporting up to 64 GB of system memory
     * Due to a Windows 32-bit operating system limitation, when more than 4 GB of physical memory is installed, the actual memory size displayed will be less than the size of the physical memory installed.
  2. Dual channel memory architecture
  3. Support for DDR4 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200(O.C.) / 3000(O.C.) / 2800(O.C.) / 2666(O.C.) / 2400(O.C.) / 2133 MHz memory modules
  4. Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode)
  5. Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules
  6. Support for Extreme Memory Profile (XMP) memory modules

  (Please refer "Memory Support List" for more information.)
• Carte Graphique Intégrée
  Integrated Graphics Processor-Intel^® HD Graphics support:

  1. 1 x DisplayPort, supporting a maximum resolution of 4096x2304@60 Hz
     * Support for DisplayPort 1.2 version.
  2. 1 x HDMI port, supporting a maximum resolution of 4096x2160@24 Hz
     * Support for HDMI 1.4 version.

  Maximum shared memory of 1 GB
• Audio
  1. Realtek^® ALC1220 codec
  2. TI Burr Brown^® NE5532P operational amplifier
  3. Support for Sound Blaster X-Fi MB5
  4. High Definition Audio
  5. 2/4/5.1/7.1-channel
  6. Support for S/PDIF Out
• Réseau
  1. Killer™ E2500 LAN chip (10/100/1000 Mbit)
• Port d'expansion
  1. 1 x PCI Express x16 slot, running at x16 (PCIEX16)
     * For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16 slot.
  2. 1 x PCI Express x16 slot, running at x8 (PCIEX8)
     * The PCIEX8 slot shares bandwidth with the PCIEX16 slot. When the PCIEX8 slot is populated, the PCIEX16 slot operates at up to x8 mode.
  3. 1 x PCI Express x16 slot, running at x4 (PCIEX4)
     * The PCIEX4 slot shares bandwidth with all of the PCI Express x1 slots. When the PCIEX1_1, PCIEX1_2 or PCIEX1_3 slot is populated, the PCIEX4 slot operates at up to x1 mode.
  4. 3 x PCI Express x1 slots
     (All of the PCI Express slots conform to PCI Express 3.0 standard.)
• Interface de Stockage
  Chipset:

  1. 1 x M.2 connector (Socket 3, M key, type 2242/2260/2280/22110 SATA and PCIe x4/x2 SSD support) (M2M_32G)
  2. 1 x M.2 connector (Socket 3, M key, type 2242/2260/2280 SATA and PCIe x4/x2 SSD support) (M2A_32G)
  3. 1 x U.2 connector
  4. 3 x SATA Express connectors
  5. 6 x SATA 6Gb/s connectors
  6. Support for RAID 0, RAID 1, RAID 5, and RAID 10
     * Refer to "1-9 Internal Connectors," for the installation notices for the M.2 and SATA connectors.
• Technologie Multi-cartes graphiques
  1. Support for NVIDIA^® Quad-GPU SLI™ and 2-Way NVIDIA^® SLI™ technologies
  2. Support for AMD Quad-GPU CrossFireX™ and 3-Way/2-Way AMD CrossFire™ technologies
• USB
  Chipset+ASMedia^® ASM2142 USB 3.1 Gen 2 Controller:

  1. 1 x USB Type-C™ port on the back panel, with USB 3.1 Gen 2 support
  2. 1 x USB 3.1 Gen 2 Type-A port (red) on the back panel

  Chipset:

  1. 7 x USB 3.1 Gen 1 ports (3 ports on the back panel, 4 ports available through the internal USB headers)
  2. 6 x USB 2.0/1.1 ports (2 ports on the back panel, 4 ports available through the internal USB headers)
• Connecteurs d'entrées/sorties internes
  1. 1 x 24-pin ATX main power connector
  2. 1 x 8-pin ATX 12V power connector
  3. 1 x CPU fan header
  4. 1 x water cooling CPU fan header
  5. 2 x system fan headers
  6. 1 x system fan/water cooling pump header
  7. 1 x RGB (RGBW) LED strip extension cable header
  8. 3 x SATA Express connectors
  9. 6 x SATA 6Gb/s connectors
  10. 2 x M.2 Socket 3 connectors
  11. 1 x U.2 connector
  12. 1 x front panel header
  13. 1 x front panel audio header
  14. 1 x S/PDIF Out header
  15. 2 x USB 3.1 Gen 1 headers
  16. 2 x USB 2.0/1.1 headers
  17. 1 x Trusted Platform Module (TPM) header
  18. 1 x Thunderbolt™ add-in card connector
  19. 1 x Clear CMOS jumper
  20. 1 x audio gain control switch
• Connecteur du Panneau Arrière
  1. 1 x PS/2 keyboard/mouse port
  2. 1 x DisplayPort
  3. 1 x HDMI port
  4. 1 x USB Type-C™ port, with USB 3.1 Gen 2 support
  5. 1 x USB 3.1 Gen 2 Type-A port (red)
  6. 3 x USB 3.1 Gen 1 ports
  7. 2 x USB 2.0/1.1 ports
  8. 1 x RJ-45 port
  9. 1 x optical S/PDIF Out connector
  10. 5 x audio jacks (Center/Subwoofer Speaker Out, Rear Speaker Out, Line In, Line Out, Mic In)
• Contrôleur d'Entrée/Sortie
  1. iTE^® I/O Controller Chip
• Monitorage Matériel
  1. Voltage detection
  2. Temperature detection
  3. Fan speed detection
  4. Overheating warning
  5. Fan fail warning
  6. Fan speed control
     * Whether the fan (pump) speed control function is supported will depend on the fan (pump) you install.
• BIOS
  1. 2 x 64 Mbit flash
  2. Use of licensed AMI UEFI BIOS
  3. Support for DualBIOS™
  4. PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
• Fonctionnalités Exclusives
  1. Support for APP Center
     * Available applications in APP Center may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications.
     3D OSD
     @BIOS
     AutoGreen
     BIOS Setup
     Color Temperature
     Cloud Station
     EasyTune
     Easy RAID
     Fast Boot
     Game Boost
     ON/OFF Charge
     Platform Power Management
     RGB Fusion
     Smart Backup
     Smart Keyboard
     Smart TimeLock
     System Information Viewer
     USB Blocker
     USB DAC-UP 2
     V-Tuner
  2. Support for 3TB+ Unlock
  3. Support for Q-Flash
  4. Support for Xpress Install
• Logiciels Fournis
  1. Norton^® Internet Security (OEM version)
  2. Intel^® Optane™ Memory Ready
• Système d'Exploitation
  1. Windows^® 10 64-bit (for 7^th Generation Intel^® Processors)
  2. Windows^® 10 64-bit / Windows^® 8.1 64-bit / Windows^® 7 32-bit / 64-bits (for 6^th Generation Intel^® Processors)
     * Please download the "Windows USB Installation Tool" from GIGABYTE's website and install it before installing Windows 7.
• Dimensions
  1. ATX Form Factor; 30.5cm x 24.4cm
• Box Contents
  1. GA-Z270X-Gaming K5 motherboard
  2. Four SATA cables
  3. Motherboard driver disk
  4. I/O Shield
  5. User's Manual
  6. One G Connector
  7. Quick Installation Guide

Descriptif constructeur (à cliquer).

Alors que Windows 10 est annoncé pour le 29 juillet, il était temps de revoir notre configuration recommandée pour l'année 2015 et tout particulièrement la question de la carte mère car notre première sélection, une carte Asus actuellement vendue 384€, excède bien des bourses et surtout n'est plus à jour techniquement.

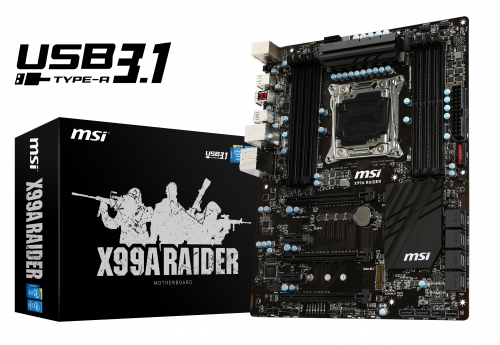

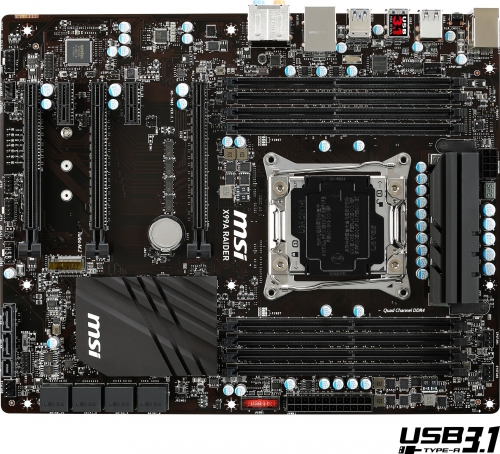

En effet, pour accueillir notre processeurs Haswell-E de la 5ème génération de processeur Intel Core, la toute nouvelle carte mère MSI X99A RAIDER est désormais la meilleure option pour assembler sur mesure une configuration destinée au loisir et à la création hautes performances profitant des dernière innovations Intel en matière de chipset et de composants. Cette carte MSI X99A RAIDER propose non seulement une innovation bien utile à savoir des ports USB 3.1  en théorie 2 fois plus rapide que l'ancienne norme 3.0 mais elle est aussi bien plus abordable car à 218€ sur Net en Allemagne et environ à 240€ dans les boutiques françaises.

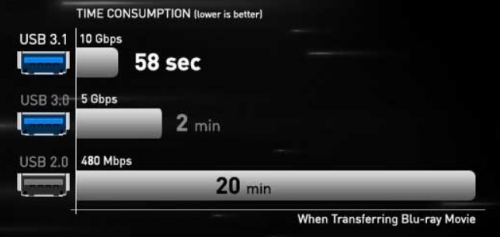

Si le gain de temps offert par l'USB 3.1 est très important et précieux pour les adeptes de la vidéo ou des fichiers flac, la vitesse doublée est avant tout théorique mais un gain de 40% est en général bien réel.

Voici enfin la Z87-Pro avec avec la révision C2 du Chipset Z87 qui met fin à une petite angoisse bien exagérée concernant un problème de réveil de périphérique connectés en USB. Il s'agit de notre carte mère de réfèrence couplée à un i7-4770K et 8 ou 16Go de mémoire G-skill Arès 2133MHz. Mais voyons cette carte en détail...
